Znaki ewakuacyjne (PN-EN ISO 7010)

Znaki ewakuacyjne to zielone tablice z białym piktogramem, które wskazują drogę do najbliższego wyjścia. Wyjaśniamy ich znaczenie, dlaczego barwą bezpieczeństwa jest zieleń oraz gdzie należy je umieszczać, aby ewakuacja przebiegła sprawnie nawet przy zadymieniu.

Znaki ewakuacyjne kierują ludzi z dowolnego miejsca w budynku do najbliższego wyjścia ewakuacyjnego i dalej na zewnątrz. Ich cechą rozpoznawczą jest zielone tło z białym piktogramem - zieleń to ujednolicona barwa bezpieczeństwa, oznaczająca „droga wolna, podążaj tędy". Wzory graficzne ujednolica zharmonizowana norma PN-EN ISO 7010 (seria E), a historycznie stosowano w Polsce także normę PN-92/N-01256-02.

Zieleń - barwa bezpieczeństwa

W systemie barw bezpieczeństwa kolor zielony przypisano znakom warunków bezpieczeństwa: wyjściom i drogom ewakuacyjnym, miejscom zbiórki oraz sprzętowi ratunkowemu i pierwszej pomocy. Dzięki stałej konwencji kolorystycznej uciekający człowiek odruchowo szuka „zieleni", a nie czyta opisów - to skraca czas reakcji w stresie i przy ograniczonej widoczności.

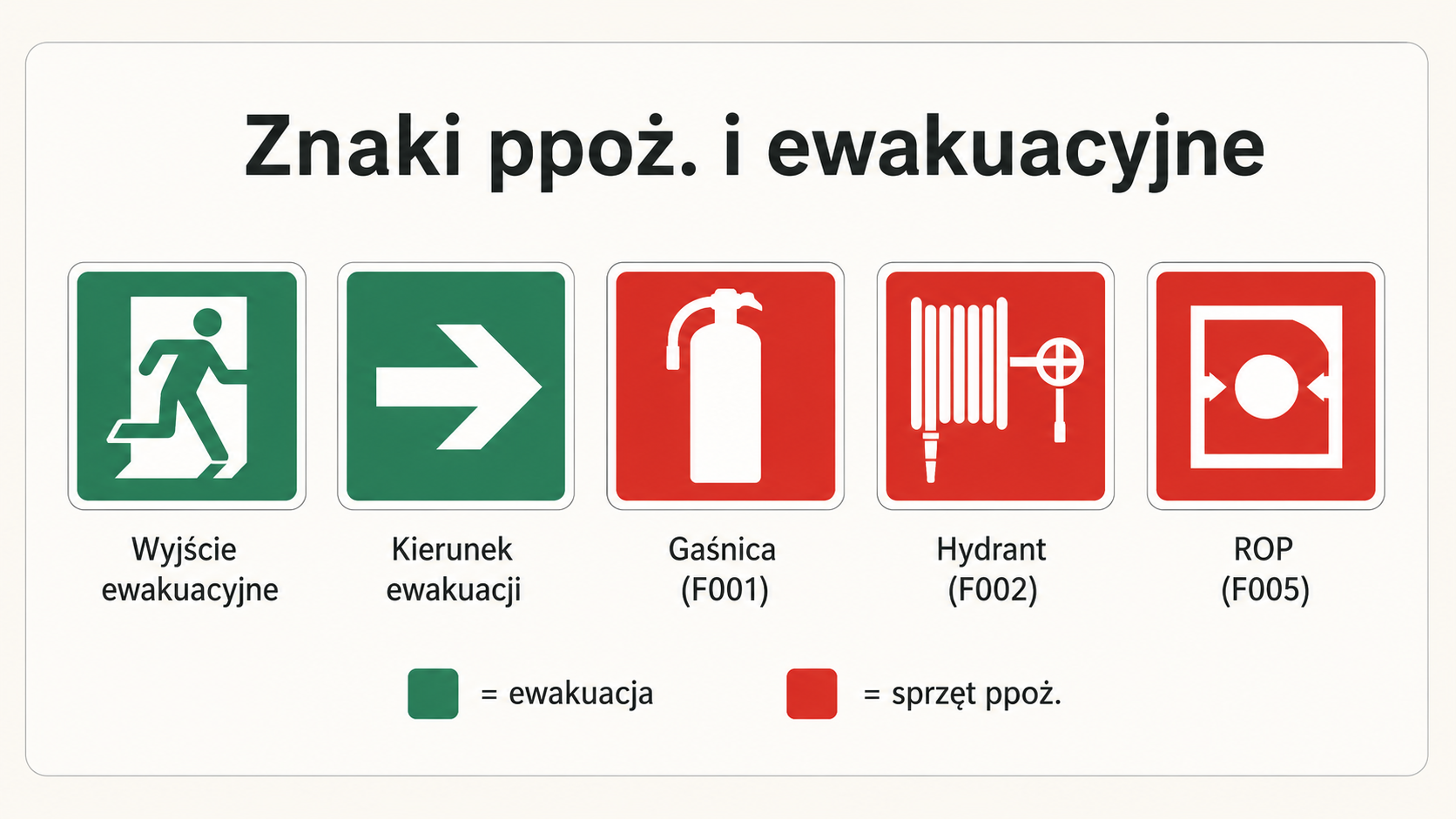

Przykładowe znaki ewakuacyjne i ochrony przeciwpożarowej.

Najważniejsze znaki ewakuacyjne i ich znaczenie

Wybrane znaki ewakuacyjne serii E (PN-EN ISO 7010) - opis własny.

Oznaczenie	Znak	Co oznacza
E001 / E002	Wyjście ewakuacyjne	biała sylwetka człowieka przechodzącego przez otwór drzwiowy - wskazuje samo wyjście (wersja lewa i prawa).
E001-E002 ze strzałką	Kierunek do wyjścia	sylwetka w drzwiach uzupełniona strzałką - prowadzi do wyjścia w lewo, w prawo, prosto lub w dół.
E003	Apteczka pierwszej pomocy	biały krzyż na zielonym tle - miejsce udzielania pierwszej pomocy.
E007	Miejsce zbiórki do ewakuacji	cztery strzałki skierowane do sylwetek - punkt zbiórki ewakuowanych osób.

Strzałki kierunkowekierunek ucieczki zmienia się wraz z układem korytarzy - znak ze strzałką stawia się na każdej zmianie kierunku oraz tam, gdzie wyjście nie jest widoczne wprost.

Znak nad wyjściemprzy samych drzwiach wyjściowych umieszcza się znak „Wyjście ewakuacyjne" bez strzałki - potwierdza, że to właśnie tędy opuszcza się strefę pożarową.

⚠️ Znaki na drogach ewakuacyjnych muszą być czytelne także po zaniku zasilania podstawowego - stosuje się znaki fotoluminescencyjne albo podświetlane. Szczegóły opisujemy w artykule o rozmieszczeniu i podświetleniu znaków.

PN-EN ISO 7010Symbole graficzne - Barwy bezpieczeństwa i znaki bezpieczeństwa - Zarejestrowane znaki bezpieczeństwaZharmonizowana norma ujednolicająca wzory graficzne znaków, w tym serii E (znaki warunków bezpieczeństwa i ewakuacji).

PN-92/N-01256-02Znaki bezpieczeństwa - EwakuacjaWcześniejsza norma krajowa dotycząca znaków ewakuacyjnych; spotykana na starszym oznakowaniu obiektów.

Najczęstsze pytania

Dlaczego znaki ewakuacyjne są zielone?Zieleń to barwa bezpieczeństwa przypisana drogom i wyjściom ewakuacyjnym, miejscom zbiórki oraz sprzętowi pierwszej pomocy. Stała konwencja koloru pozwala odnaleźć drogę ucieczki odruchowo, bez czytania opisów.

Czym różni się znak „Wyjście ewakuacyjne" od strzałki kierunkowej?Znak bez strzałki umieszcza się przy samych drzwiach wyjściowych i potwierdza wyjście. Znak ze strzałką wskazuje kierunek dojścia - stawia się go na zmianach kierunku i tam, gdzie wyjście nie jest widoczne wprost.

Jaka norma określa wzory znaków ewakuacyjnych?Aktualnie zharmonizowana norma PN-EN ISO 7010 (seria E). Na starszym oznakowaniu można jeszcze spotkać znaki według wcześniejszej normy krajowej PN-92/N-01256-02.
