Odporność ogniowa: R, E, I, EI, REI, EW

Odporność ogniowa elementu budynku to czas (w minutach), przez który zachowuje on określone właściwości w warunkach pożaru. Symbole R (nośność), E (szczelność), I (izolacyjność) i W (promieniowanie) łączy się w klasy takie jak EI 60 czy REI 120.

Klasa odporności ogniowej opisuje, jak długo element budowlany spełnia swoją funkcję w pożarze. Składa się z liter (jakie kryterium spełnia) i liczby (przez ile minut). Klasyfikację nadaje się na podstawie badań i klasyfikacji ogniowej według norm europejskich.

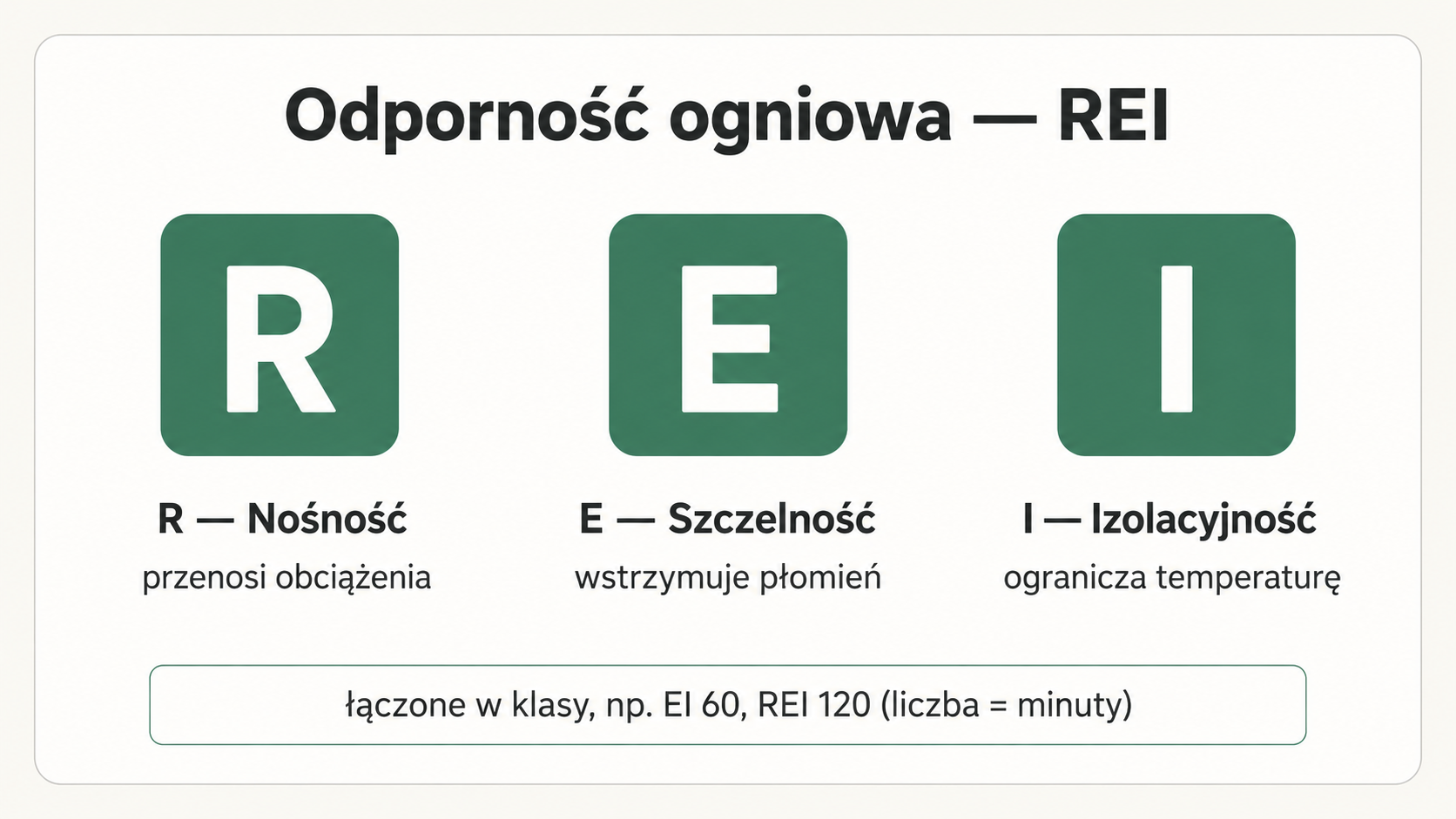

Kryteria odporności ogniowej: nośność (R), szczelność (E), izolacyjność (I).

Podstawowe kryteria

R - nośność (résistance)zdolność elementu do przenoszenia obciążeń w pożarze bez utraty stateczności. Dotyczy elementów konstrukcyjnych: słupów, belek, stropów.

E - szczelność (étanchéité)powstrzymanie przedostania się płomieni i gorących gazów na stronę nienagrzewaną.

I - izolacyjność (isolation)ograniczenie wzrostu temperatury na stronie nienagrzewanej (zwykle do ok. 140 °C średnio) - chroni przed zapłonem materiałów po drugiej stronie.

W - promieniowanie (radiation)ograniczenie strumienia ciepła promieniowanego przez przegrodę; mniej rygorystyczne niż I.

Najczęstsze klasy złożone

Przykładowe oznaczenia odporności ogniowej.

Klasa	Co oznacza	Typowe zastosowanie
R 120	nośność przez 120 minut	główna konstrukcja nośna budynku klasy B
EI 30 / EI 60	szczelność + izolacyjność przez 30/60 min	drzwi i ściany przeciwpożarowe
EW 60	szczelność + ograniczone promieniowanie przez 60 min	ściany zewnętrzne, gdzie wystarczy ograniczenie promieniowania
REI 120	nośność + szczelność + izolacyjność przez 120 min	stropy i ściany nośne będące oddzieleniem ppoż

⚠️ Czasy klasyfikuje się w znormalizowanych progach: 15, 20, 30, 45, 60, 90, 120, 180, 240 minut. Klasa odnosi się do warunków badania, a nie do gwarancji konkretnego czasu w rzeczywistym pożarze.

PN-EN 13501-2Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków - Część 2: Klasyfikacja na podstawie badań odporności ogniowejOkreśla zasady nadawania klas odporności ogniowej (R, E, I, W i kombinacji) na podstawie wyników badań ogniowych elementów budynku.

Najczęstsze pytania

Co oznacza EI 60?Element zachowuje szczelność ogniową (E) i izolacyjność ogniową (I) przez co najmniej 60 minut w warunkach badania ogniowego.

Czym różni się EI od EW?I (izolacyjność) ogranicza wzrost temperatury na stronie nienagrzewanej, natomiast W (promieniowanie) jedynie ogranicza strumień ciepła promieniowanego. EW jest łagodniejszym kryterium niż EI.

Co znaczy litera R?R to nośność ogniowa - zdolność elementu konstrukcyjnego do przenoszenia obciążeń w pożarze. Występuje przy słupach, belkach i stropach (np. R 120, REI 120).
